Schraubpfähle & Installationsgeräte
Zwei Produktserien, entwickelt und gefertigt in Finnland. Von großen Energieprojekten bis zur Gartenterrasse wählen Sie das Fundament, das zu Ihren Anforderungen passt.
PRO und HELIX Serie: Ihre komplette Schraubpfahl-Lösung
Bei Paalupiste entwickeln und fertigen wir unsere eigenen PRO und HELIX Schraubpfähle in Finnland. Ob Ihr Projekt industrielle Tragfähigkeit erfordert oder ein einfaches Terrassenfundament braucht: Sie erhalten finnische Qualität, gestützt auf über 25 Jahre Ingenieurerfahrung und mehr als 2.000 realisierte Projekte in mehreren Ländern.
PRO Schraubpfähle von Paalupiste
Entwickelt für größere Bauwerke und anspruchsvolle Lastanforderungen bieten PRO Schraubpfähle eine vielseitige, leistungsstarke Gründungslösung. Ihr Projekt profitiert von schneller Installation, minimaler Geländestörung und verifizierter Tragfähigkeit bei jedem Pfahl.
Standard-Rohrdurchmesser reichen von 60,3 mm bis 323,4 mm mit Wendeldurchmessern von 150 mm bis 1.000 mm. Sondermaße sind für jedes Projekt außerhalb des Standardbereichs verfügbar.
- Tragfähigkeit verifiziert bis zu 1.000 kN pro Pfahl
- Hochfester SSAB-Stahl, EN 1090 zertifizierte Fertigung
- Standardrohre: 60,3 mm, 76,1 mm, 88,9 mm, 114,3 mm, 139,7 mm, 168,3 mm, 219,1 mm, 273,0 mm, 323,4 mm
- Wendeldurchmesser: 150 mm bis 1.000 mm
- Sondermaße nach Ihren Spezifikationen
- Blanke Ausführung oder Feuerverzinkung als Korrosionsschutz
GARANTIE
Schnelle Installation
Ihr Projekt spart Arbeits- und Gerätekosten. Schraubpfähle werden in Minuten installiert, nicht in Tagen. Der Bau beginnt sofort nach dem letzten Pfahl.
Keine großen Erdarbeiten
Sie sparen sich Aushub, Frostschutz, Drainage und Betonarbeiten. Weniger Arbeitsphasen bedeuten weniger Risiken, niedrigere Kosten und ein einfacheres Projekt.
Günstig zu transportieren und zu lagern
Schraubpfähle sind kompakt und stapelbar. Ihre Logistikkosten bleiben niedrig und die Lagerung auf der Baustelle ist auch auf engem Raum problemlos.
Ideal für entlegene Standorte
Leichte Pfähle passen auf Standardtransporte. Sie erreichen schwierige Standorte ohne schwere Maschinenkonvois oder spezielle Zufahrtsstraßen.
Hohe Tragfähigkeit spart Pfahllänge
Bis zu 1.000 kN pro Pfahl. Die Wendel überträgt die Last direkt in den tragfähigen Boden, sodass Sie weniger und kürzere Pfähle benötigen.
Oft nur ein Baustellenbesuch nötig
Installation, Lastprüfung und Übergabe in einer einzigen Mobilisierung. Ihr Projektzeitplan verkürzt sich und die Koordination bleibt einfach.
Kompakte Installationsmaschinen
Ihre Baustelle bleibt zugänglich. Kleine Bagger mit hydraulischen Antriebsköpfen übernehmen die Installation und reduzieren Bodendruck und Geländeeinwirkung.
Ihre Baustelle bleibt sauber und unbeschädigt
Kein Beton, kein Aushub. Die Umgebung Ihres Fundaments bleibt intakt. 100 % entfernbarer und recycelbarer Stahl.
- Gebäude und Industriebau: Industrie- und Gewerbebauten, Lagerhäuser und Hallen, modulare und vorgefertigte Gebäudestrukturen, luftgestützte Strukturen (Traglufthallen), temporäre Gebäude und Baustelleneinrichtungen

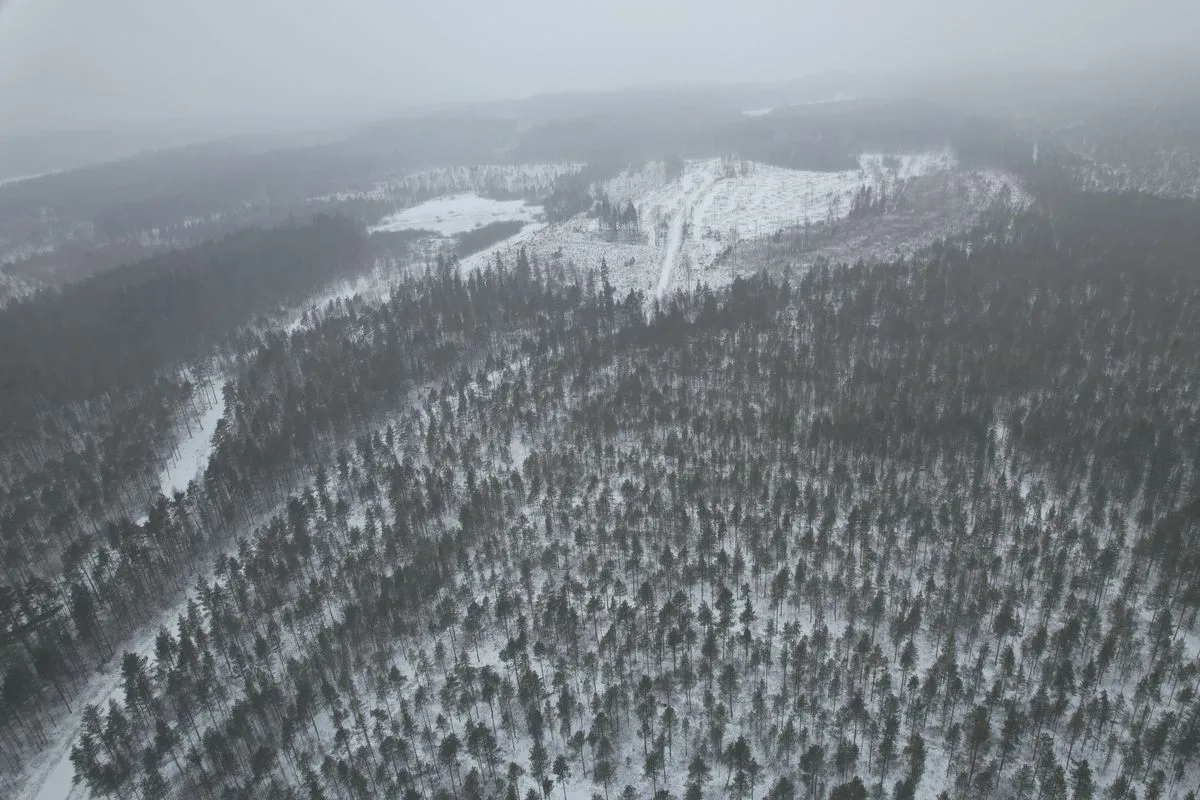

- Energie- und Versorgungsinfrastruktur: Solarparks und erneuerbare Energieprojekte, Stromleitungen, Umspannwerke und BESS, 5G- und Telekommunikationsmasten, Öl-, Gas- und Fernwärmeleitungen

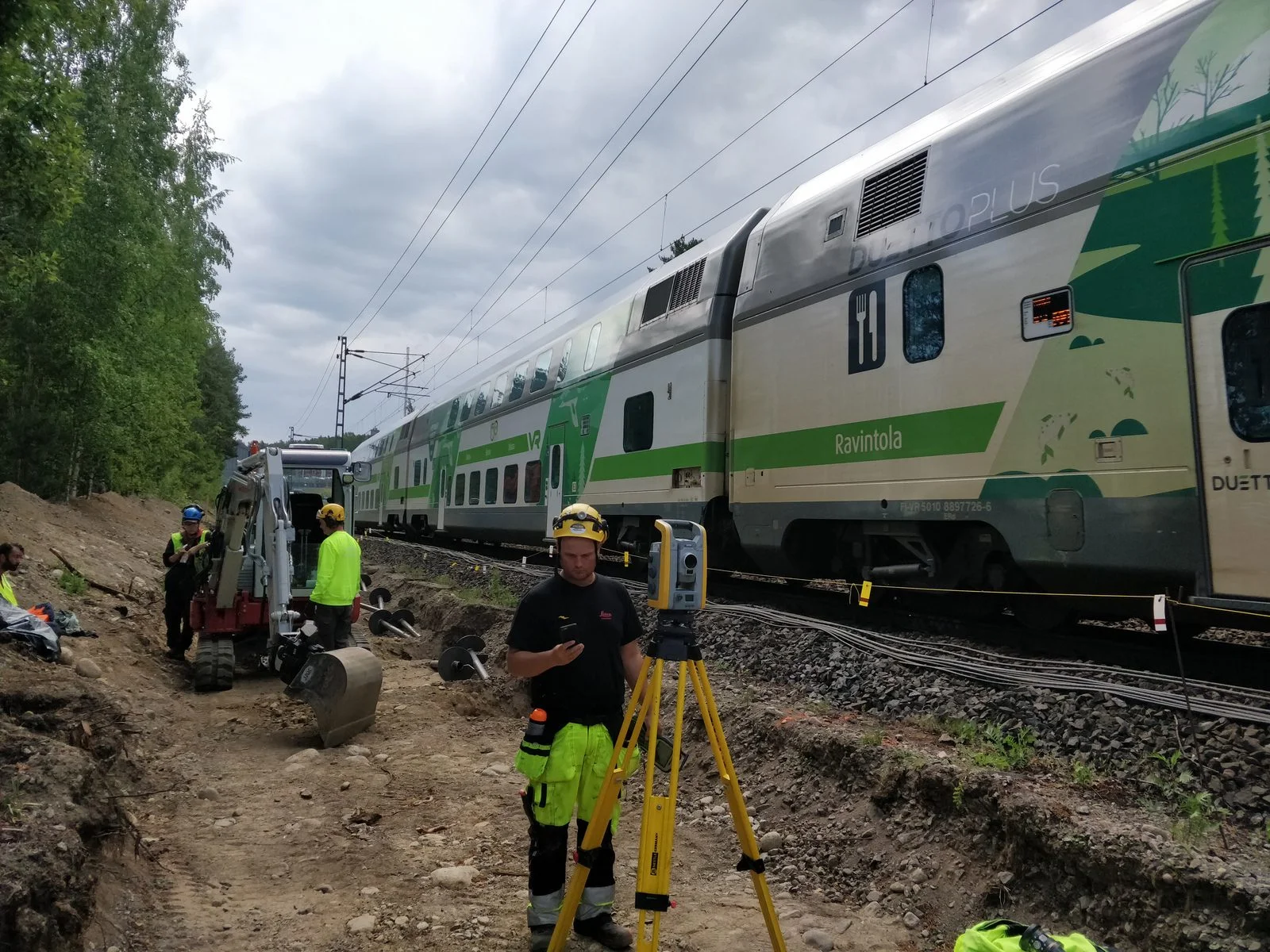

- Straßen-, Schienen- und Verkehrsbauwerke: Straßen- und Schienenportale und Schilderbrücken, Beschilderung, Verkehrssteuerung und straßenseitige Strukturen, Plattformen und Wartungsstege, Lärmschutzwände
- Technische Bauwerke und Installationen: Beleuchtungsmasten, EV-Ladestationen, Zäune und Tore, Unterstell- und Schutzdachkonstruktionen, Werbe- und Informationsstrukturen
- Wohnungs- und Hausbau: Häuser und Anbauten, Ferienhäuser und Ferienanlagen
- Schwierige, entlegene und sensible Standorte: Weiche Böden und Torfgebiete, entlegene und schwer zugängliche Standorte, Parks, Naturschutzgebiete und ökologisch sensible Flächen, Wildtierlebensräume und Nistgebiete

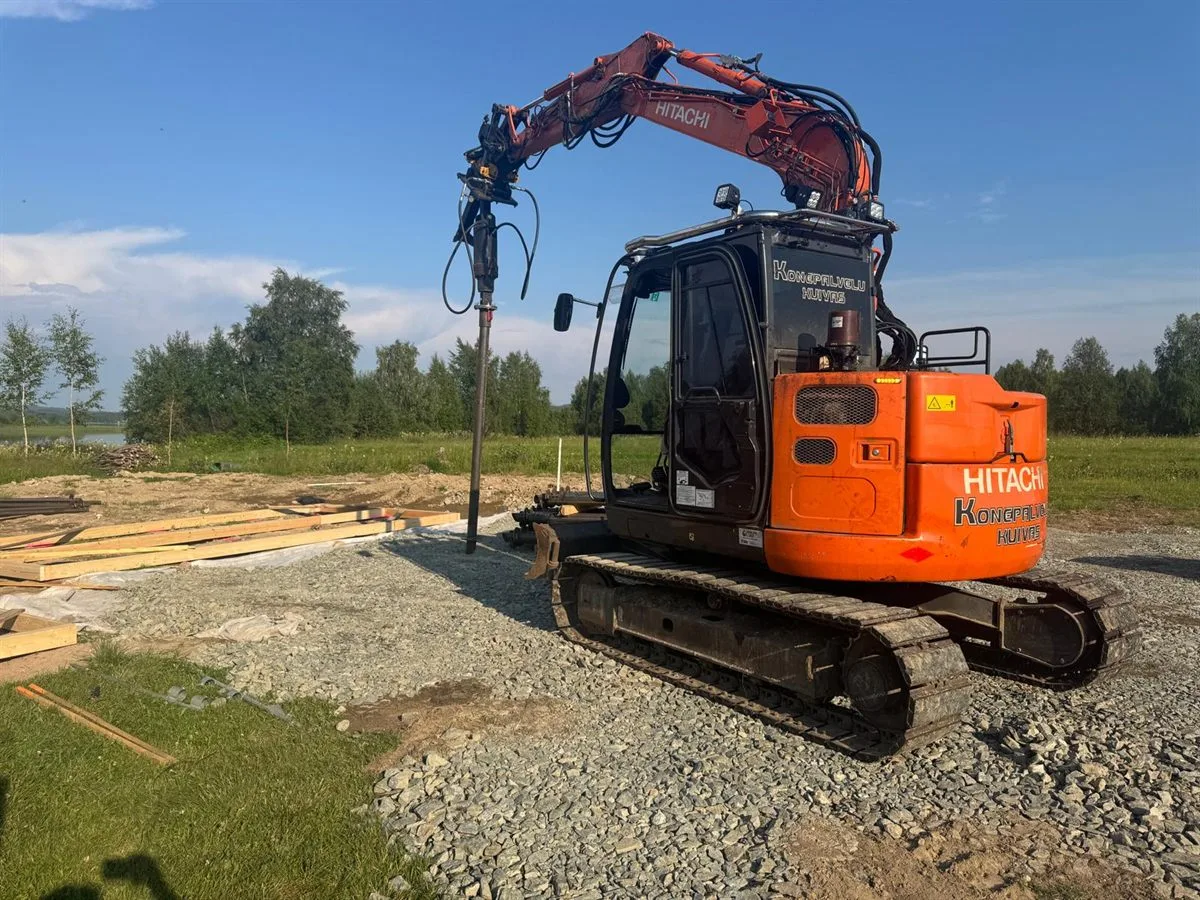

Maschineninstalliertes Fundament
PRO Pfähle werden mit hydraulischen Antriebsköpfen installiert, die auf Baggern oder speziellen Rammgeräten montiert sind. Der Antriebskopf dreht den Pfahl in den Boden und übt dabei kontrollierten Abwärtsdruck aus. Ihr Installationsteam überwacht die Drehmomentwerte in Echtzeit und verifiziert die Tragfähigkeit während des Installationsprozesses.
- Installation mit Baggern von 1,5 bis 30+ Tonnen
- Hydraulische Antriebsköpfe von 1.300 Nm bis 150.000 Nm Drehmoment
- Echtzeit-Drehmomentüberwachung und Lastverifizierung
- Typische Installationsrate: 20 bis 100+ Pfähle pro Tag
- Funktioniert in Ton, Sand, Schluff, Torf und weichen Bodenverhältnissen
Schlüsselfertige Installation verfügbar
Sie können Pfähle kaufen und mit eigener Ausrüstung installieren oder unseren kompletten Schlüsselfertigservice wählen. Bei schlüsselfertiger Lieferung übernimmt Paalupiste Baugrunduntersuchung, Planung, Fertigung, Installation und Dokumentation als Gesamtpaket.
- Erfahrene Installationsteams in mehreren Ländern
- Vollständige Dokumentation und Qualitätsnachweise
- Lasttests und Pfahlinstallationsberichte
- Schulung für Ihre eigenen Installationsteams verfügbar
| Rohrdurchmesser | Wandstärke | Wendelbereich | Typische Anwendungen |
|---|---|---|---|
| 60,3 mm | 2,9 - 5,0 mm | 150 - 250 mm | Zäune, Beschilderung, leichte Strukturen |
| 76,1 mm | 4,0 - 6,3 mm | 150 - 300 mm | Terrassen, Carports, kleine Gebäude |
| 88,9 mm | 4,0 - 6,3 mm | 200 - 400 mm | Solarparks, Wohngebäude |
| 114,3 mm | 4,0 - 8,0 mm | 250 - 500 mm | Gewerbebauten, Hallen |
| 139,7 mm | 5,0 - 8,0 mm | 300 - 600 mm | Industriebauten, Stromleitungen |
| 168,3 mm | 5,0 - 10,0 mm | 350 - 700 mm | Große Gewerbebauten, Lärmschutzwände |
| 219,1 mm | 6,3 - 12,5 mm | 400 - 800 mm | Schwere Industriebauten, Lagerhäuser |
| 273,0 mm | 6,3 - 12,5 mm | 500 - 900 mm | Brücken, schwere Infrastruktur |
| 323,4 mm | 8,0 - 12,5 mm | 600 - 1.000 mm | Maximale Lastanwendungen |
Jeder Pfahl wird nach Projektspezifikationen gefertigt: Wendelgröße, Anzahl der Wendeln, Pfahllänge und Oberflächenbehandlung werden projektbezogen gewählt. Alle Pfähle aus hochfestem SSAB-Stahl mit vollständiger Materialrückverfolgbarkeit. Kontaktieren Sie uns für technische Unterstützung.
HELIX Schraubpfähle von Paalupiste
Entwickelt für kleinere Bauwerke und Leichtbauprojekte bieten HELIX Schraubpfähle ein professionelles Fundament, das Sie selbst installieren können. Kein Aushub, kein Beton, keine schweren Maschinen. Ihre Terrasse, Ihr Zaun, Ihr Gartenhaus oder Ihr Steg erhält ein stabiles, langlebiges Fundament in Stunden statt Tagen.
HELIX Pfähle sind unser Design der 2. Generation mit einem gegossenen Stahlkopf und optimierter Wendelgeometrie für einfachere manuelle Installation. Erhältlich in Standardlängen von 0,70 m bis 3,20 m mit einem Wendeldurchmesser von 160 mm. Verfügbar in blanker Ausführung oder feuerverzinkt für langanhaltenden Korrosionsschutz.
- Manuelle Installation von Hand oder mit einem einfachen Elektrobohrer
- Standardlängen: 0,70 m, 1,20 m, 1,70 m, 2,20 m, 3,20 m
- Wendeldurchmesser: 160 mm (2. Generation, gegossener Stahlkopf)
- Blanke Ausführung oder Feuerverzinkung als Korrosionsschutz
- Über lokale Händler in ganz Europa erhältlich
- Kein Beton, kein Aushub, kein Spezialwerkzeug nötig
GARANTIE
Von Hand (1 Person)
SR100 Kit (2 Personen)

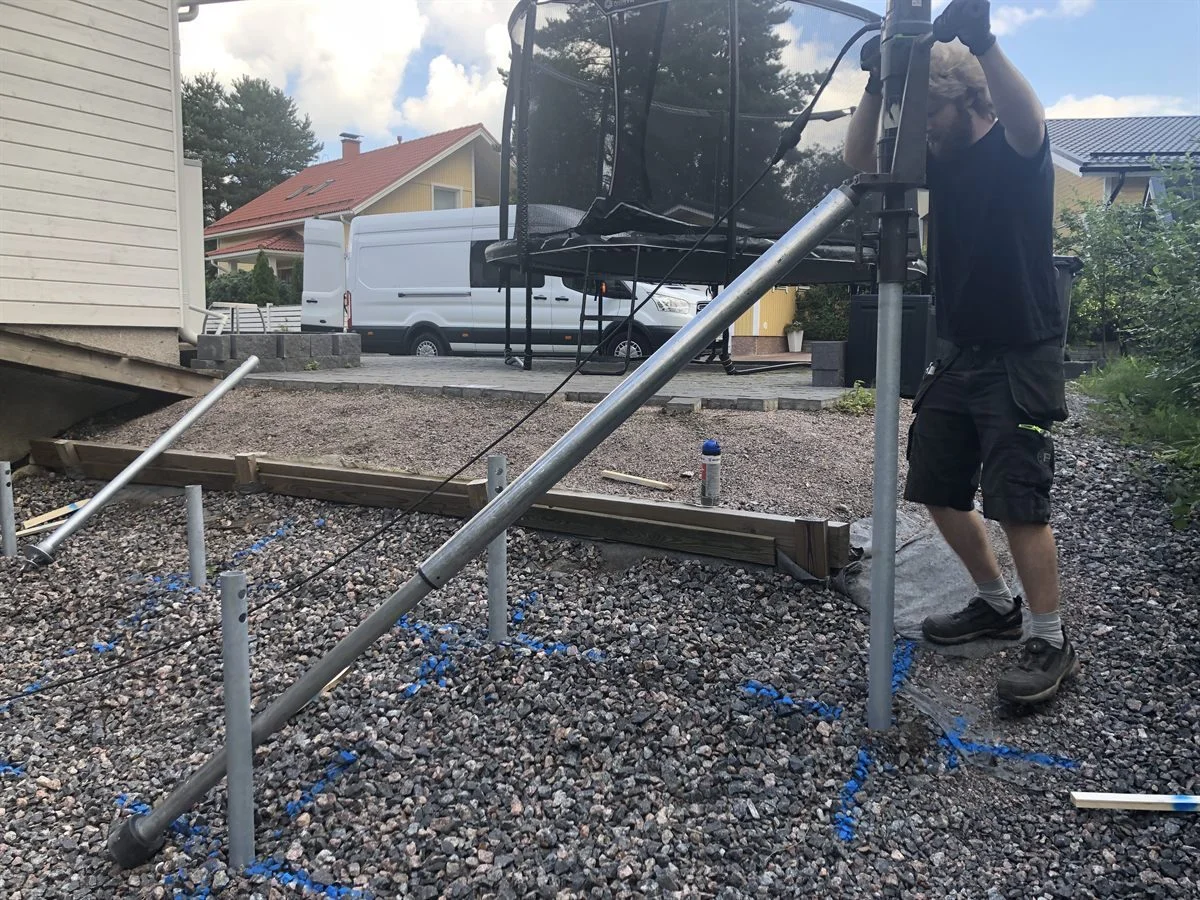

Elektrobohrer

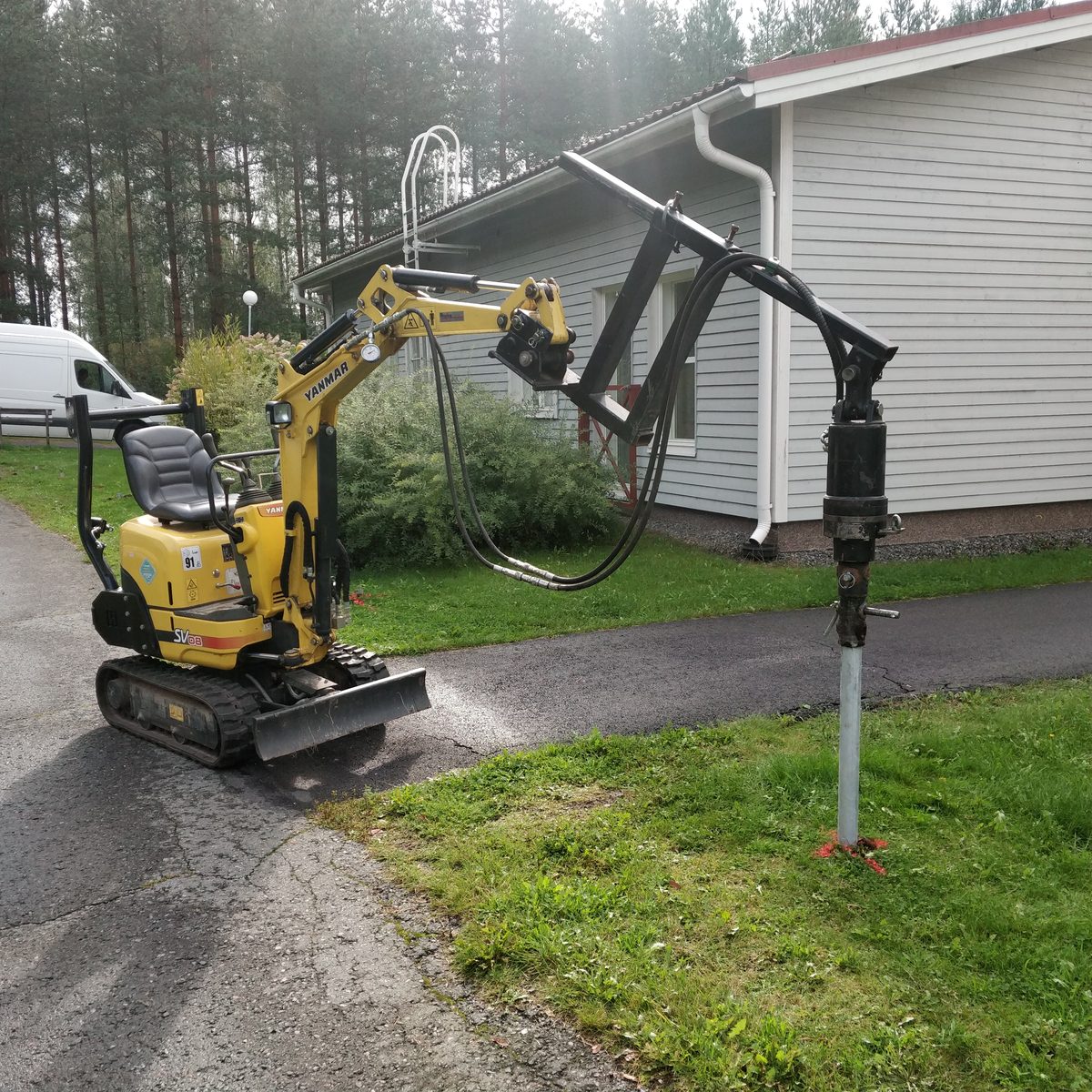

Minibagger
Selbst installieren
Sie brauchen keine schweren Maschinen oder professionelle Teams. Eine oder zwei Personen installieren HELIX Pfähle von Hand oder mit einem handelsüblichen Elektrobohrer.
Fundament in Stunden fertig
Ein typisches Terrassenfundament dauert 2 bis 4 Stunden. Sie beginnen noch am selben Tag mit dem Bau. Kein Warten auf Betonaushärtung.
Gegossener Stahlkopf
Unsere HELIX der 2. Generation verfügt über einen gegossenen Stahlkopf, der sich besser durch den Boden schneidet und Wurzeln umgeht. Langlebiger mit besserem Halt und höherer Stabilität.
Saubere, abfallfreie Installation
Kein Mischen, kein Gießen, kein Schmutz. Ihr Garten bleibt unbeschädigt. Entfernen und verwenden Sie die Pfähle wieder, wenn Sie Ihre Pläne ändern.
50 Jahre Verzinkungsschutz
Feuerverzinkung schützt jeden Pfahl über Jahrzehnte vor Korrosion. Ihr Fundament hält so lange wie Ihr Bauwerk, garantiert für 50 Jahre.
Über lokale Händler erhältlich
HELIX Pfähle sind über Ihren lokalen Paalupiste-Händler erhältlich. Kein Händler in Ihrem Land? Kontaktieren Sie uns direkt. Kurze Lieferzeit.
Ebenes Fundament auf unebenem Gelände
Die Schraubtiefe ist einstellbar. Sie gleichen Gefälle und unebenes Gelände aus, indem Sie jeden Pfahl auf die richtige Höhe schrauben.
Halterungen für jeden Strukturtyp
Eine umfangreiche Auswahl an Halterungen und Adaptern verbindet Ihren Pfahl mit Holz, Stahl oder Beton. Ihre Gestaltungsmöglichkeiten bleiben von Anfang an offen.
- Wohnbau und Hausbau: Gartenhäuser, Carports und Nebengebäude, Terrassen und Decks, Stege, Bootsstege und kleine Uferbauwerke, Eigenbau- und Kleinunternehmerprojekte
- Ferien- und Hüttenbau: Ferienhäuser und Ferienanlagen, Saunaplattformen, Außenwohnbereiche
- Technische Bauwerke: Zäune und Tore, Unterstell- und Schutzdachkonstruktionen, Werbe- und Informationsstrukturen, Beleuchtungsmasten
Ihr HELIX-Fundament ist in 3 einfachen Schritten fertig. Keine schweren Geräte, kein Beton. Installieren Sie von Hand mit dem mitgelieferten SR100-Kit oder mit einem handelsüblichen Elektrobohrer für schnellere Ergebnisse.

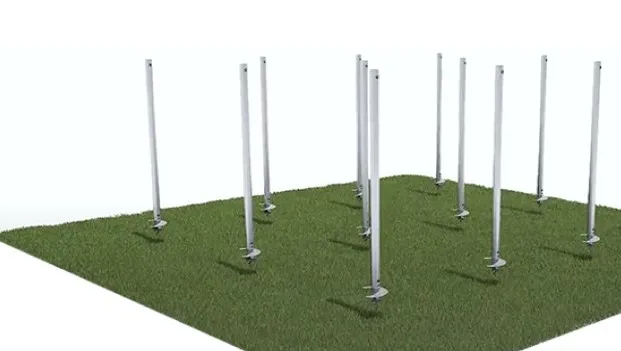

Vorloch erstellen und Pfahl positionieren
Beginnen Sie mit einem Vorloch mit einem Brecheisen. Setzen Sie den HELIX-Pfahl senkrecht in das Loch und drehen Sie ihn im Uhrzeigersinn mit einem Brecheisen oder dem SR100-Installationskit mit zwei Personen.

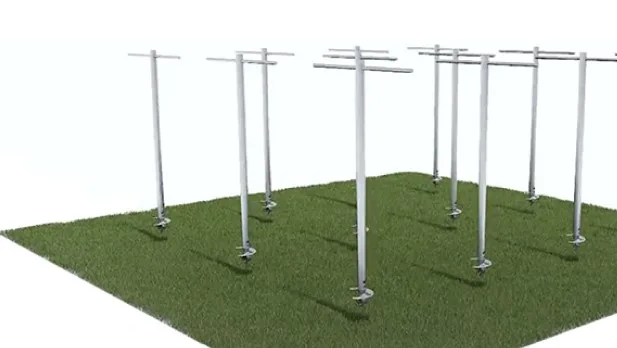

Pfahl festdrehen und nivellieren
Verwenden Sie das SR100-Installationskit mit zwei Personen oder einen Elektro-Pfahltreiber. Drehen Sie den Pfahl in den Boden, bis er tragfähigen Boden erreicht. Prüfen Sie die Ausrichtung aller Pfähle und passen Sie die Tiefe bei Bedarf an. Befestigen Sie die Halterung oben auf jedem Pfahl.

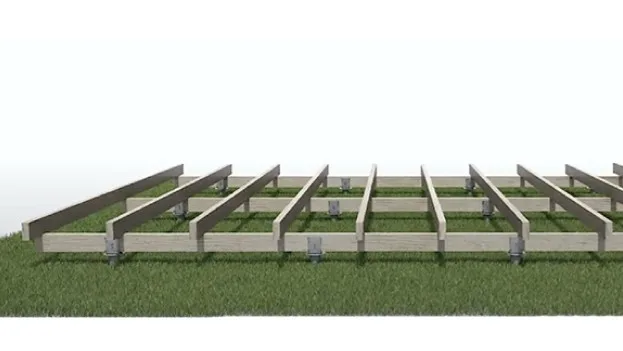

Halterung anbringen und mit dem Bau beginnen
Sobald alle Pfähle gesetzt und nivelliert sind, befestigen Sie die gewählte Halterung oder den Adapter oben. Beginnen Sie sofort mit dem Bau Ihrer Rahmenkonstruktion. Keine Trocknungszeit, keine Aushärtung, kein Warten.
Installationsmethoden
- SR100 Installationskit für manuelle Installation
- Kompatibel mit handelsüblichen Elektro- oder Akkubohrern
- Eine Person kann einen Pfahl in 5 bis 15 Minuten installieren
- Funktioniert in Ton, Sand, Schluff, Torf und weichem Gartenboden
- Einstellbare Tiefe zum Nivellieren an Hängen
- Kein Beton, kein Aushub, keine Aushärtungszeit
| Länge | Rohrdurchmesser | Wendeldurchmesser | Typische Verwendung |
|---|---|---|---|
| 0,70 m | 60,3 mm | 160 mm | Zäune, Hochbeete, leichte Strukturen |
| 1,20 m | 60,3 mm | 160 mm | Terrassen, Carports, Gartenhäuser |
| 1,70 m | 60,3 mm | 160 mm | Tiefere Frostgrenze, mittlere Strukturen |
| 2,20 m | 60,3 mm | 160 mm | Weicher Boden, Stege, größere Terrassen |
| 3,20 m | 60,3 mm | 160 mm | Maximale Tiefe für weiche Bodenverhältnisse |
HELIX Pfähle sind in blanker Ausführung oder feuerverzinkt mit 50 Jahre Korrosionsgarantie erhältlich. Einzeln oder als Projektpakete verfügbar. Kontaktieren Sie Ihren lokalen Paalupiste-Händler für die Verfügbarkeit oder wenden Sie sich direkt an uns.
Mehrere Gründe, warum Schraubpfähle die intelligente Fundamentwahl sind
Im Vergleich zu herkömmlichen Betonfundamenten bieten Schraubpfähle messbare Vorteile bei Kosten, Zeit, Nachhaltigkeit und Baustellenzugang.
Zeit & Geld sparen
- 50-70 % schnellere Projektabwicklung im Vergleich zu Ortbetonfundamenten
- Bis zu 50 % niedrigere Gesamtfundamentkosten bei Berücksichtigung reduzierter Arbeitsphasen
- Keine Aushub-, Verfüll- oder Entsorgungskosten in Ihrem Budget
- Ihr Bau kann sofort nach dem letzten installierten Pfahl beginnen
- Weniger Arbeitsphasen bedeuten weniger Subunternehmer und einfachere Koordination
Umweltauswirkungen reduzieren
- 78 % weniger CO₂-Emissionen im Vergleich zu Betonfundamenten
- Null Betonproduktion und null Aushubabfall auf Ihrer Baustelle
- Minimale Bodenstörung bewahrt die natürliche Bodenstruktur
- 100 % recycelbarer Stahl, der entfernt und wiederverwendet werden kann
- Ihr Projekt erfüllt Nachhaltigkeitsziele ohne Leistungseinbußen
Vielseitige Anwendungen
- Breite Palette an Rohr- und Wendelgrößen für Lasten von leichten Zäunen bis zu schweren Industriebauten
- Funktioniert in Ton, Sand, Schluff, Torf und feinkörnigen Moränenböden
- Geeignet für temporäre und permanente Bauwerke
- Unterstützt Druck-, Zug- und Seitenlasten
- Individuelle Konfigurationen für Ihre spezifischen technischen Anforderungen
- Verfügbar für maschinelle und manuelle Eigeninstallation
- Tragfähigkeit wird während der Installation mit Echtzeit-Drehmomentüberwachung verifiziert
- Bewährte Leistung in mehreren Ländern und mehr als 2.000 Projekten
Ideal für beengte Räume
- Kompakte Installationsgeräte passen dorthin, wo Betonmischer und große Bagger nicht hinkommen
- Minimale Zugangsbreite für Ihre Installationsmaschinen erforderlich
- Geräuscharmer, vibrationsfreier Prozess funktioniert neben bestehenden Bauwerken
- Keine großen Lagerflächen für Materialien oder Geräte nötig
- Ihre Nachbarbauwerke und Landschaftsgestaltung bleiben unberührt
- Ganzjährige Installation möglich, auch bei winterlichen Bedingungen mit gefrorenem Oberboden
Der richtige Antriebskopf für jeden Pfahl und jede Baustelle
Ihre Installationseffizienz hängt von der Ausrüstung ab. Wir liefern Antriebsköpfe, Ausrichtungssysteme und komplette Bohrpakete für jede Pfahlgröße und Baggerklasse.
Digga Antriebsköpfe
Professionelle hydraulische Antriebsköpfe für Bagger von 1,5 bis 50 Tonnen. Ihr Team erhält konstante Drehmomentlieferung und zuverlässige Leistung bei allen Bodenverhältnissen.
HyperTorq+
Unsere eigene Installationsgeräte-Linie, speziell für Paalupiste Schraubpfähle entwickelt. Optimierte Übersetzungsverhältnisse und Montagesysteme für maximale Installationsgeschwindigkeit auf Ihrer Baustelle.
Digga HALO Ausrichtungssystem
Digitale Ausrichtungshilfe stellt sicher, dass Ihre Pfähle gerade eingebracht werden. Echtzeit-Feedback auf dem Display hilft Ihrem Bediener, die vertikale Genauigkeit während der gesamten Installation beizubehalten.
Kauf oder Miete: Sie entscheiden
Ob Sie Geräte für ein einzelnes Projekt oder den laufenden Betrieb benötigen, wir haben die richtige Option für Ihr Unternehmen.
Kauf
Besitzen Sie Ihre Installationsgeräte direkt. Volle Kontrolle über Zeitplanung, Wartung und Auslastung. Ihre Investition amortisiert sich Projekt für Projekt.
- Volles Eigentum und Gerätekontrolle
- Verfügbar, wann immer Ihr Zeitplan es erfordert
- Schulung und laufende technische Unterstützung inklusive
- Ersatzteile und Service von Paalupiste
- Bester Wert für regelmäßige Installationsarbeiten
Miete
Flexibler, projektbezogener Gerätezugang. Sie erhalten den richtigen Antriebskopf für jeden Auftrag ohne Kapitalbindung. Ideal zum Testen der Schraubpfahl-Installation oder zur Bewältigung von Spitzenzeiten.
- Keine Kapitalinvestition erforderlich
- Richtiges Gerät für jedes Projekt zugeordnet
- Kurz- und Langzeitmietperioden
- Lieferung und Abholung von Paalupiste organisiert
- Testen vor dem Kauf mit Mietkaufoptionen
