Den richtigen Schraubpfahl für Ihr Projekt wählen
Sechs Schritte vom Projektbriefing zur richtigen Pfahlspezifikation. Projekttypen, Bodenverhältnisse, Lastanforderungen und die passende Produktserie für Ihre Anforderungen.
Bestimmen Sie Ihren Projekttyp
Ihr Projekttyp bestimmt die Lastklasse, die Installationsmethode und die Produktserie, die Sie benötigen. Identifizieren Sie Ihre Projektkategorie unten, um die Auswahl sofort einzugrenzen.
Energie & Versorgung
Solarparks, BESS-Anlagen, Umspannwerke, Stromleitungen, 5G-Masten, Pipelines. Hohe Stückzahlen, verifizierte Tragfähigkeit pro Pfahl.
PRO SerieGewerbe & Industrie
Lagerhallen, Hallen, Modulgebäude, Lärmschutzwände, Plattformen, Stützwände. Strukturelle Lasten, die eine ingenieurtechnische Planung erfordern.
PRO SerieWohnbau

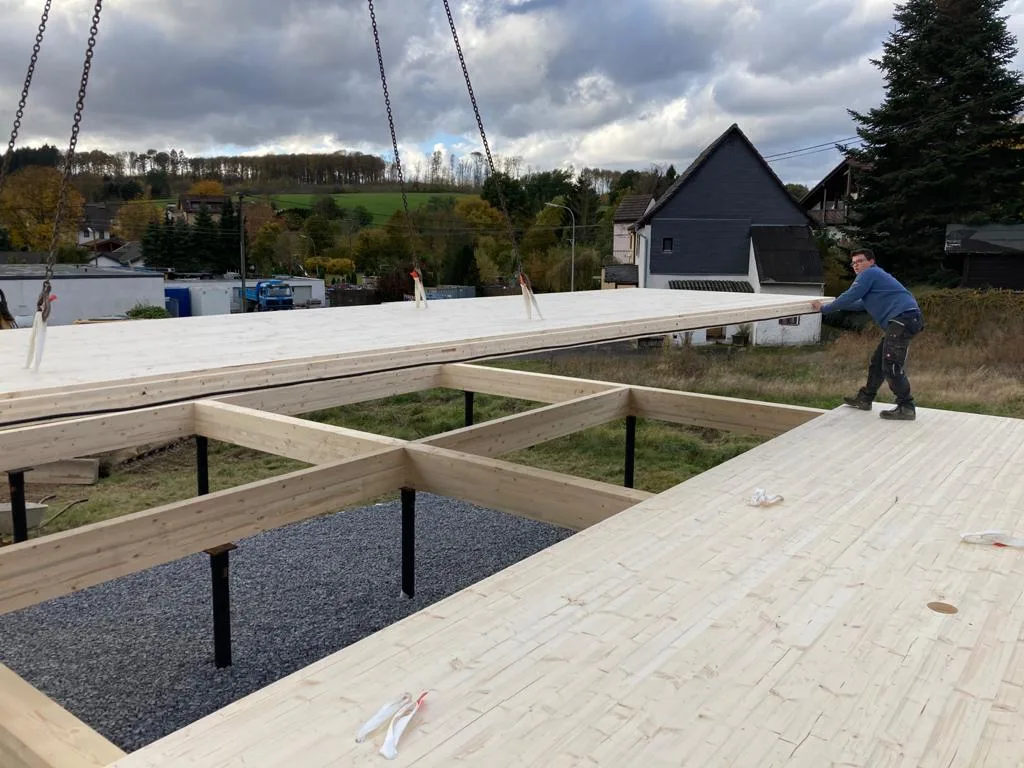

Häuser, Anbauten, Garagen, Ferienhäuser. Dauerhafte Fundamente, die lokale Bauvorschriften erfüllen.
PRO SerieHeimwerker & Garten
Terrassen, Decks, Zäune, Gartenhäuser, Stege, kleine Schuppen, Gewächshäuser. Leichtere Lasten, Hand- oder Kleinmaschineninstallation.
HELIX SerieSchwieriges Gelände
Torfgebiete, Feuchtgebiete, Überschwemmungszonen, Hanglagen, abgelegene Standorte mit begrenztem Zugang. Projekte, bei denen Beton unpraktisch oder unmöglich ist.
PRO SerieInfrastruktur
Straßenportale, Bahngalerien, Beschilderung, Lichtmasten, E-Ladestationen, Werbestrukturen, Stegbrücken.
PRO oder HELIXBeurteilen Sie Ihre Bodenverhältnisse
Der Bodentyp beeinflusst direkt die Tragfähigkeit, die erforderliche Pfahltiefe und die Wendelkonfiguration. Die zuverlässigste Grundlage für die Pfahlauswahl ist ein geotechnisches Gutachten. Wenn Sie Bodendaten haben, senden Sie diese an unser Ingenieurteam für eine projektspezifische Empfehlung.
Ton
Die Wendellappe schneidet durch Ton und verankert sich effektiv. Gute Tragfähigkeit in moderaten Tiefen. Mehrere Wendeln können die Kapazität in steifem Ton erhöhen.
Sand & Kies
Dichter Sand und Kies bieten sofortigen Widerstand. Schraubpfähle erreichen schnell hohe Drehmomentwerte, was eine zuverlässige Tragfähigkeit in geringeren Tiefen bestätigt.
Torf & weicher Boden
Schraubpfähle durchdringen weiche Schichten und erreichen festeren Boden darunter. Längere Pfähle können erforderlich sein. Paalupiste hat umfangreiche Erfahrung mit Solarparks und Stegen auf Torfböden.
Moräne (Geschiebemergel)
Mischboden mit variablen Korngrößen. Schraubpfähle bewältigen Moräne gut, aber das Installationsdrehmoment sollte überwacht werden, um Hindernisse wie größere Findlinge zu erkennen.
Keine Bodendaten? Kontaktieren Sie uns mit Ihrem Projektstandort und der geplanten Struktur. Unsere Ingenieure können Sie zu typischen Bodenverhältnissen in Ihrem Gebiet beraten und eine Ausgangsspezifikation empfehlen.
Bestimmen Sie Ihre Lastanforderungen
Jeder Pfahl muss die von Ihrer Struktur auferlegten Lasten sicher tragen. Die Dimensionierung von Schraubpfählen beginnt mit dem Verständnis der Kräfte, denen das Fundament standhalten muss.
Zu berücksichtigende Lasttypen
| Lasttyp | Beschreibung |
|---|---|
| Druck | Vertikale Abwärtskraft durch Eigengewicht der Struktur, Ausrüstung, Schnee und Nutzlast |
| Zug (Auszug) | Vertikale Aufwärtskraft durch Wind, Auftrieb oder dynamische Lasten. Kritisch bei Solarpanels und Masten. |
| Lateral (Quer) | Horizontalkraft durch Winddruck, Erddruck oder Fahrzeuganprall |
| Moment | Rotationskraft am Pfahlkopf durch exzentrische Belastung oder Kragarmstrukturen |
Statische Berechnung erforderlich. Für baugenehmigungspflichtige Projekte muss ein Tragwerksplaner die Lasten berechnen und die Pfahlgröße festlegen. Unser Ingenieurteam liefert Pfahlplanung und Lasttabellen, die auf Ihr Projekt zugeschnitten sind.
Typische Lastbereiche nach Projekt
| Projekt | Typische Last / Pfahl |
|---|---|
| Zaun | 5 – 15 kN |
| Terrasse / Deck | 10 – 30 kN |
| Gartenhaus | 15 – 40 kN |
| Garage | 30 – 80 kN |
| Wohnhaus | 50 – 200 kN |
| Solarpark | 30 – 120 kN |
| Industriehalle | 100 – 500 kN |
| Schwere Infrastruktur | 200 – 1.000 kN |
Die richtige Produktserie wählen
Paalupiste fertigt zwei Produktserien. Ihre Wahl hängt von Lastanforderungen, Installationsmethode und Projektumfang ab.
Professionell & Industriell
Maschineninstallierte Pfähle für strukturelle und industrielle Anwendungen. Entwickelt für Hochlastprojekte wie Gebäude, Solarparks, Umspannwerke und Infrastruktur.
- Rohrdurchmesser: 60,3 – 323,9 mm
- Wendeldurchmesser: 150 – 1.000 mm
- Tragfähigkeit: bis zu 1.000 kN
- Standardlängen: 1,5 – 12 m
- Installation: Bagger mit hydraulischem Antriebskopf
- Sondermaße nach Spezifikation gefertigt
- EN 1090 zertifizierte Fertigung
GARANTIE
Heimwerker & Leichtbau
Schraubpfahl der 2. Generation mit Stahlgusskopf für mühelose Hand- oder Maschineninstallation. Zäune, Stege, Gartenhäuser, Terrassen und kleine Hütten.
- Rohr: 60,3 × 2,9 mm oder 60,3 × 5,0 mm
- Wendeldurchmesser: 160 mm
- Standardlängen: 0,7 – 3,2 m
- Stahlgüte: S420
- Installation: von Hand oder Minibagger
- Feuerverzinkt (EN ISO 1461)
- Stahlgusskopf für einfache Installation
GARANTIE
Direktvergleich
| Merkmal | PRO Serie | HELIX Serie |
|---|---|---|
| Einsatzbereich | Strukturell, industriell, gewerblich | Heimwerker, Garten, leichter Wohnbau |
| Tragfähigkeit | Bis zu 1.000 kN | Für leichtere Lasten geeignet |
| Rohrdurchmesser | 60,3 – 323,9 mm (9 Standardgrößen) | 60,3 mm (eine Größe) |
| Wendeldurchmesser | 150 – 1.000 mm | 160 mm |
| Längen | 1,5 – 12 m | 0,7 – 3,2 m |
| Installation | Bagger + hydraulischer Antriebskopf | Hand, Elektroantrieb oder Minibagger |
| Oberflächenbehandlung | Unbehandelt oder feuerverzinkt | Feuerverzinkt (110–140 µm) |
| Korrosionsschutz | Materialstärkenzuschlag (100–300 Jahre) | Zinkbeschichtung (50 Jahre) |
| Sondermaße | Ja, nach Spezifikation gefertigt | Nur Standardsortiment |
| Ingenieurunterstützung | Vollständiger Planungsservice verfügbar | Standard-Lasttabellen bereitgestellt |
| Garantie | 100 Jahre | 50 Jahre |
Pfahlabmessungen wählen
Drei Parameter definieren die Pfahlspezifikation: Rohrdurchmesser, Wendeldurchmesser und Pfahllänge. Jeder wird auf Basis Ihrer Lastanforderungen und Bodenverhältnisse ausgewählt.
Rohrdurchmesser
Bestimmt die strukturelle Festigkeit und den Seitenwiderstand des Pfahls. Größere Rohre bewältigen höhere Lasten und längere freitragende Längen über dem Boden. Die PRO-Serie bietet 9 Standardgrößen von 60,3 bis 323,9 mm.
Wendeldurchmesser
Steuert die Aufstandsfläche im Boden. Größere Wendeln bieten höhere Druck- und Zugkapazität pro Platte. Mehrere Wendeln können hinzugefügt werden, um die Kapazität zu erhöhen, ohne die Pfahllänge zu vergrößern.
Pfahllänge
Muss die tragfähige Bodenschicht erreichen. Weicher Boden erfordert längere Pfähle; fester Boden erlaubt kürzere. Verlängerungsstücke können hinzugefügt werden, wenn die tragende Schicht tiefer liegt als eine einzelne Pfahllänge.
Anzahl der Wendeln
Eine einzelne Wendel ist Standard. Zusätzliche Wendeln erhöhen sowohl den Druck- als auch den Zugwiderstand, besonders in bindigen Böden wie Ton. Reduziert die erforderliche Pfahllänge bei gleicher Kapazität.
Hilfe bei der Dimensionierung benötigt? Senden Sie uns Ihre Bodendaten und strukturellen Lasten. Unser Ingenieurteam liefert eine Pfahlspezifikation mit Rohrdurchmesser, Wendelgröße, Pfahllänge und Installationsdrehmoment-Zielwerten.
Installation planen
Die richtige Installationsmethode stellt sicher, dass Ihre Pfähle die berechnete Tragfähigkeit erreichen. Wählen Sie basierend auf Ihrer Pfahlserie und den Standortbedingungen.
PRO: Maschineninstallation
Pfähle der PRO-Serie erfordern einen hydraulischen Antriebskopf, der auf einem Bagger montiert ist. Der Antriebskopf dreht den Pfahl in den Boden, während der Bediener die Drehmomentwerte in Echtzeit überwacht.
- ✓Bagger von 1,5 bis 30+ Tonnen
- ✓Antriebsköpfe von 1.300 bis 150.000 Nm Drehmoment
- ✓Echtzeit-Drehmomentüberwachung verifiziert die Kapazität
- ✓Typische Geschwindigkeit: 5 – 15 Minuten pro Pfahl
HELIX: Hand- oder Maschineninstallation
Pfähle der HELIX-Serie können manuell mit einer Brechstange oder mit einem unserer elektrischen Pfahlantriebe installiert werden. Ein Minibagger mit kleinem Antriebskopf ist ebenfalls eine Option für größere Mengen.
- ✓Manuelle Installation mit 1–2 Personen
- ✓Elektrischer Pfahlantrieb verfügbar
- ✓Minibagger für größere Projekte
- ✓Keine Spezialkenntnisse erforderlich
Schraubpfahl-Auswahl auf einen Blick
Nutzen Sie diese Tabelle, um den richtigen Ausgangspunkt basierend auf Ihrem Projekttyp zu finden. Für präzise Spezifikationen kontaktieren Sie unser Ingenieurteam mit Ihren Bodendaten und strukturellen Lasten.
| Projekttyp | Serie | Typisches Rohr | Typische Wendel | Installation | Garantie |
|---|---|---|---|---|---|
| Zaun / Beschilderung | HELIX | 60,3 mm | 160 mm | Hand / Elektrisch | 50 J. |
| Terrasse / Deck | HELIX | 60,3 mm | 160 mm | Hand / Minibagger | 50 J. |
| Gartenhaus / Schuppen | HELIX oder PRO | 60,3 mm | 160 – 200 mm | Hand / Maschine | 50 – 100 J. |
| Garage / Carport | PRO | 76,1 – 114,3 mm | 200 – 300 mm | Maschine | 100 J. |
| Wohnhaus | PRO | 88,9 – 168,3 mm | 250 – 500 mm | Maschine | 100 J. |
| Solarpark | PRO | 76,1 – 139,7 mm | 200 – 400 mm | Maschine | 100 J. |
| Industriegebäude | PRO | 139,7 – 273,0 mm | 400 – 800 mm | Maschine | 100 J. |
| Schwere Infrastruktur | PRO | 219,1 – 323,9 mm | 600 – 1.000 mm | Maschine | 100 J. |
Dies sind typische Ausgangspunkte. Die endgültigen Pfahlspezifikationen hängen von Ihren tatsächlichen Bodenverhältnissen, strukturellen Lasten und lokalen Bauvorschriften ab. Unser Ingenieurteam bietet kostenlose projektspezifische Empfehlungen.
