Schraubpfahl-Größen und Antriebsverbindungsmethoden
Schraubpfähle gibt es in einer breiten Palette von Größen. Die kleinsten, die häufig für Terrassen und Decks verwendet werden, können nur einen Meter lang sein und einen Durchmesser von gerade einmal 60 mm haben. Am anderen Ende des Spektrums stehen Schwerlast-Pfähle für mehrgeschossige Gebäude oder große Bauwerke mit Längen bis zu 12 Metern und Durchmessern von über 400 mm.

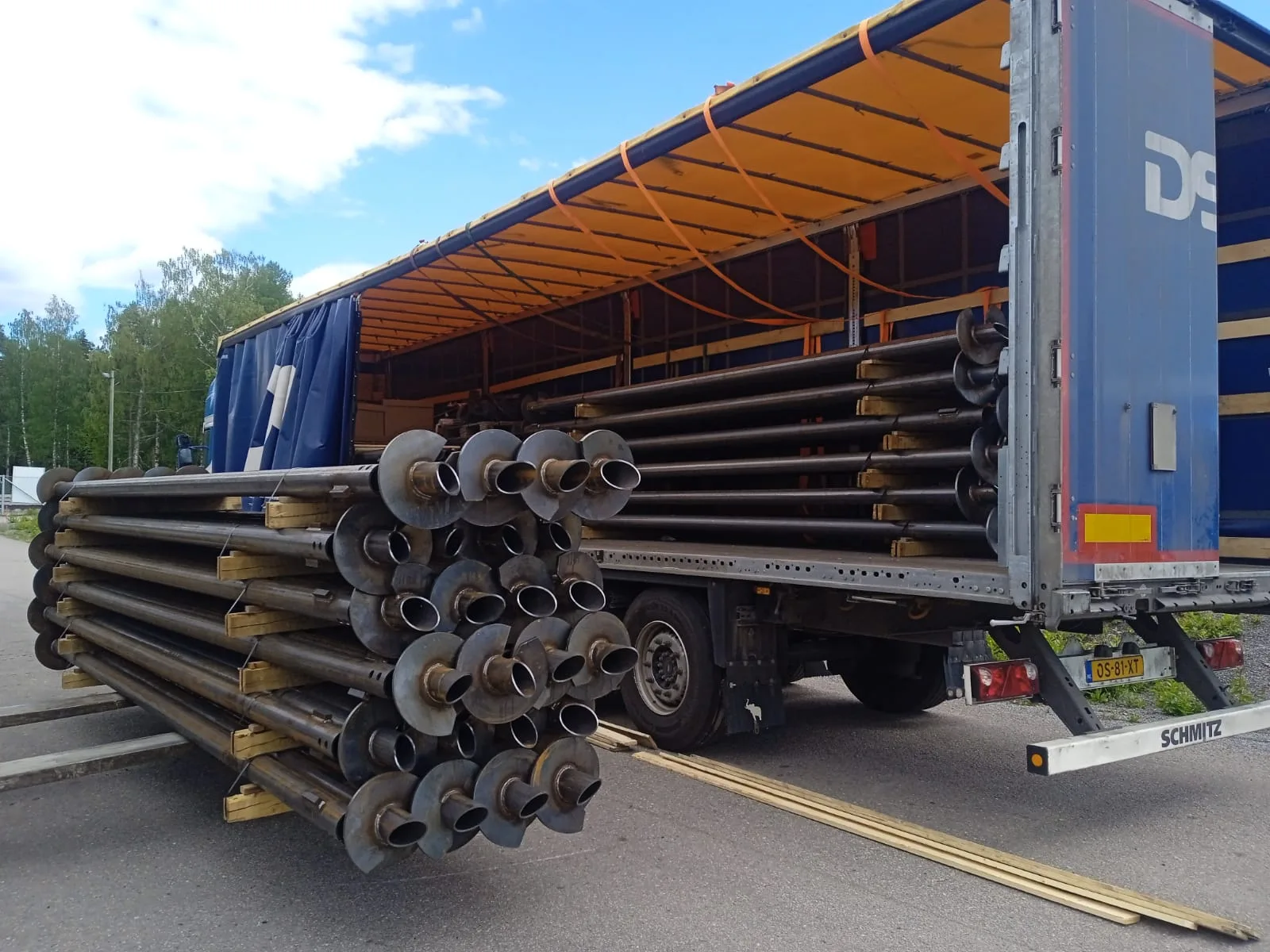

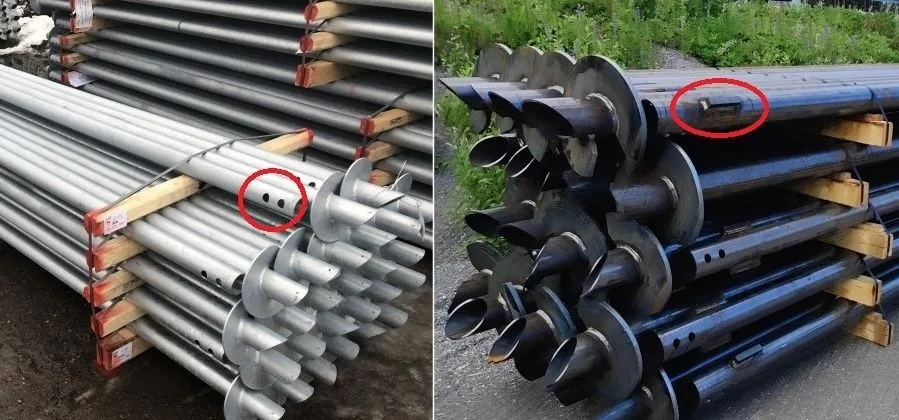

Es gibt zwei primäre Antriebsverbindungsmethoden während der Installation: die Bolzenverbindung und die Mitnehmernocken-Verbindung. Die Wahl hängt von der Pfahlgröße, der Ausrüstung und den Baustellenbedingungen ab. Für Außenstehende mag der Unterschied gering erscheinen, aber erfahrene Installateure und Projektleiter wissen, dass die richtige Methode direkte Auswirkungen auf Installationsgeschwindigkeit, Arbeitsablaufeffizienz und Gesamtprojektkosten hat. Bei Großprojekten wird dieser Einfluss erheblich. Bei einem 1.000-Pfahl-Projekt spart man beispielsweise durch nur fünf Minuten weniger pro Pfahl rund 250 Arbeitsstunden für ein Drei-Personen-Team.
Kosten und Installationseffizienz
Pfähle mit Mitnehmernocken sind auf Stückbasis etwas teurer als Pfähle mit Bolzenverbindung. Betrachtet man jedoch die Gesamtprojektkosten, erweisen sich Mitnehmernocken-Pfähle aufgrund der schnelleren Installation und des geringeren manuellen Aufwands oft als erheblich wirtschaftlicher. Dieser Vorteil zeigt sich besonders deutlich bei Projekten mit langen, schweren Pfählen in großen Stückzahlen, etwa im Infrastruktur- oder Industriebau.
Bolzenverbindung
Das Befestigen eines Pfahls mit Bolzenverbindung am Antriebskopf erfordert in der Regel das manuelle Ausrichten des Adapters oder die Positionierung durch den Maschinenführer in den Pfahlschaft. Der Vorgang ist am einfachsten, wenn er horizontal durchgeführt wird, unter Verwendung der rückwärtigen Abstützung des Antriebskopfs, eines Kippaufsatzes oder eines Rotators. Ein Rotator ermöglicht die freie Ausrichtung des Antriebskopfs unabhängig von der Baggerposition und vereinfacht die Positionierung erheblich. Sobald der Adapter an Ort und Stelle ist, wird der Pfahl mit einem Durchgangsbolzen gesichert und die Installation kann beginnen.
Die Bolzenverbindung ist eine praktische und effiziente Option für leichtere, kürzere Pfähle, die sich einfach von Hand bewegen lassen und minimalen Hebeaufwand erfordern.
Mitnehmernocken-Verbindung

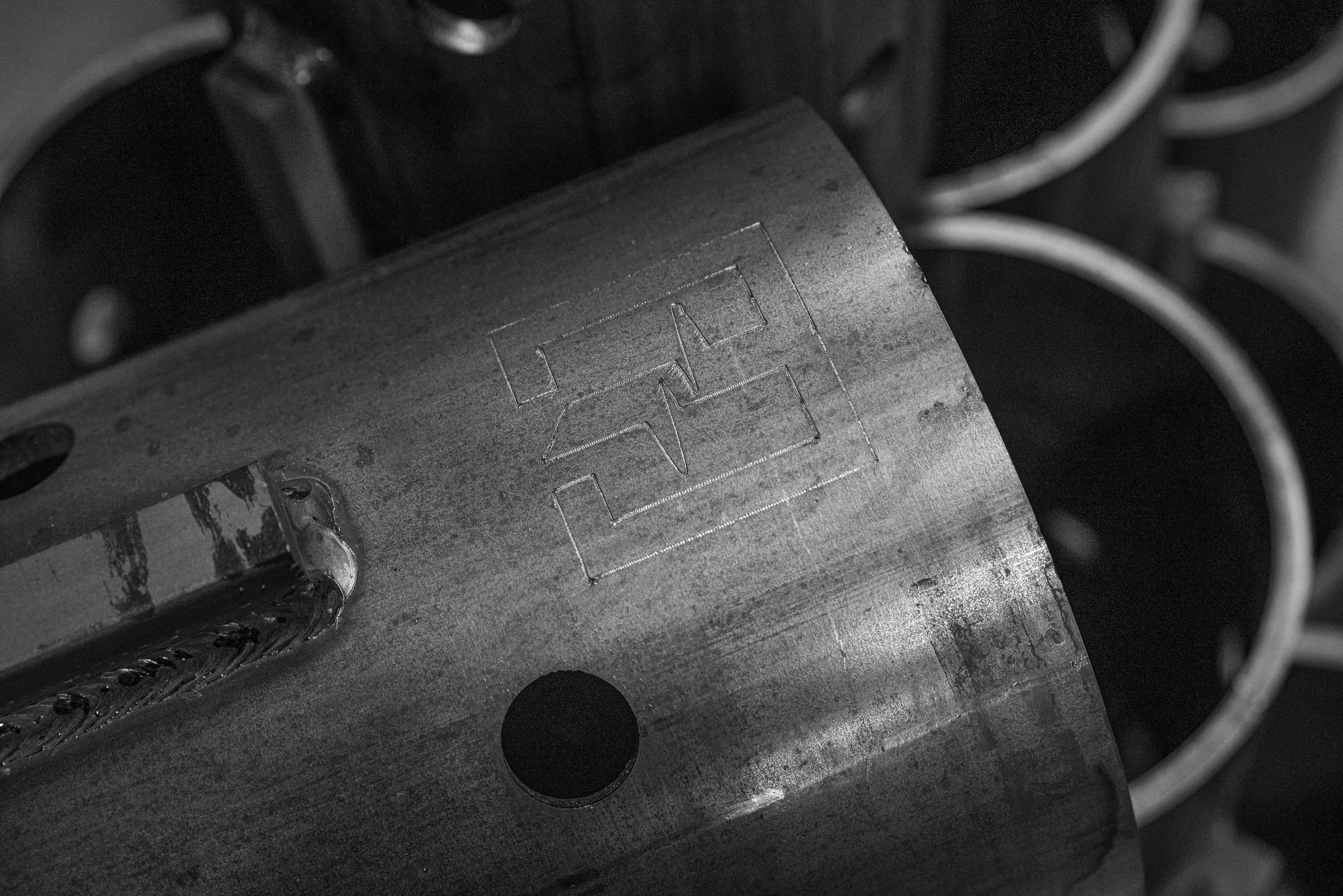

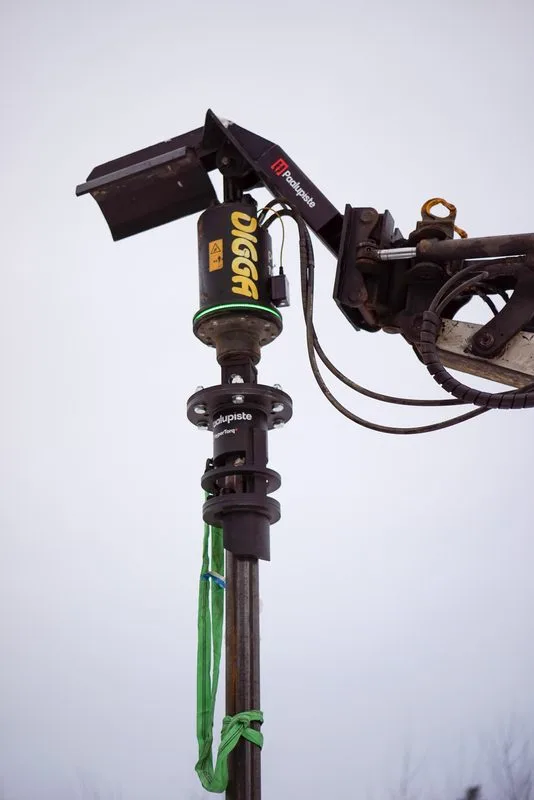

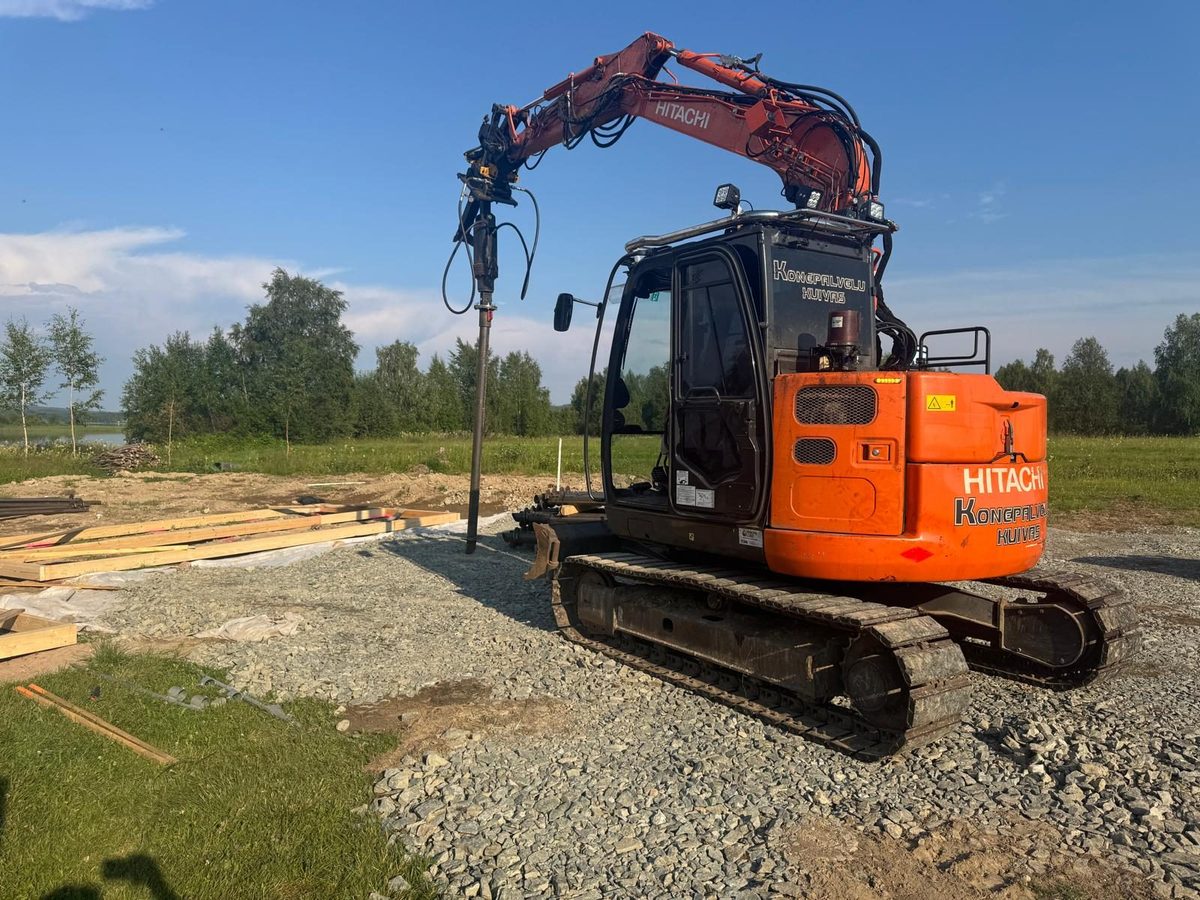

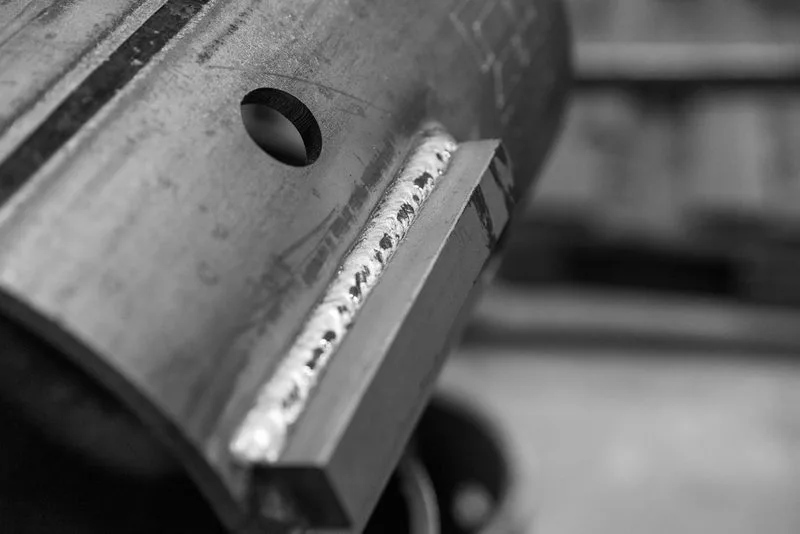

Mitnehmernocken-Pfähle verfügen über zwei oder mehr quadratische Stahlleisten, die seitlich am Schaft angeschweißt sind. Diese ermöglichen das Eingreifen eines Gabeladapters ohne Bolzen.
Der Vorgang unterscheidet sich deutlich von der Bolzenverbindung. Der Adapter verfügt über einen Hebehaken zum Befestigen eines Gurts oder Drahtseil. Der Maschinenführer positioniert den Adapter in der Nähe des Pfahlkopfs, und ein Teammitglied befestigt den Gurt. In diesem Stadium ist die Ausrichtung des Pfahls relativ zur Maschine nicht entscheidend. Ziel ist lediglich, ihn in die vertikale Position zu bringen. Dies reduziert das manuelle Heben erheblich und beschleunigt die Befestigungsphase.
Die Gurtlänge wird so eingestellt, dass die Antriebsspindel des Adapters möglichst genau mit dem oberen Ende des Schafts in vertikaler Position übereinstimmt. Sobald der Pfahl aufrecht steht, stabilisiert ein Teammitglied ihn kurz, während der Maschinenführer die Spindel in den Schaft absenkt. Eine Vierteldrehung verriegelt die Nocken im Adapter. Die Verbindung kann mehrere Meter über dem Boden hergestellt werden, ohne Leitern oder zusätzliche Hebemittel. Der Pfahl kann dann präzise in Position gebracht und der Eindrehvorgang gestartet werden. Das Lösen erfolgt durch eine umgekehrte Vierteldrehung und Anheben, oft schneller als bei Bolzen.
Mitnehmernocken ermöglichen auch die Installation langer Pfähle als einzelnes Stück ohne Verlängerungen. In der Praxis können sechs Meter lange Pfähle typischerweise am Stück gesetzt werden, vorausgesetzt der Bagger hat eine ausreichende Reichweite. Selbst mit kleineren Maschinen lässt sich durch einen Verlängerungsausleger eine gute Höhe erzielen. Ein Verlängerungsausleger ist ein wertvolles Werkzeug, da er die Anzahl der benötigten Verlängerungen effektiv reduziert und sich durch weniger Verbindungsstücke schnell amortisiert. HyperTorq+ Verlängerungsausleger sind bei Paalupiste Oy erhältlich. Weniger Verlängerungen bedeuten Einsparungen sowohl bei Komponenten als auch bei Arbeitszeit, Vorteile, die besonders bei großen Infrastrukturprojekten spürbar werden und den Installationsfortschritt sowie die Gesamtrentabilität direkt beeinflussen.
Sicherheitsaspekte bei Mitnehmernocken
Das Heben schwerer Pfähle erfordert stets besondere Sorgfalt. Gurte müssen regelmäßig auf Zustand und sicheren Sitz geprüft werden. Auf vielen Baustellen sind doppelte Gurte oder ein zusätzliches Sicherungsseil Standard. Alle Teammitglieder müssen angemessen geschult sein, und geeignete persönliche Schutzausrüstung ist unerlässlich.
Zusammenfassung
Für leichte, gut handhabbare Pfähle ist die Bolzenverbindung oft ausreichend und schnell. Bei großvolumigen Installationen langer, schwerer Pfähle bieten Mitnehmernocken jedoch klare Vorteile: weniger manuelle Arbeit, schnellere Installation und die Möglichkeit, lange Abschnitte ohne Verlängerungen zu setzen.
Auch wenn es wie ein kleines Detail wirken mag, hat die Wahl der richtigen Verbindungsmethode, basierend auf Pfahlgröße, Baustellenbedingungen und Ausrüstung, direkte Auswirkungen auf Geschwindigkeit, Arbeitskosten, Ergonomie und Zeitplan. Es lohnt sich, diese Optionen frühzeitig mit Ihrem Schraubpfahl-Lieferanten zu besprechen. Ein kompetenter Lieferant versteht die Herausforderungen der praktischen Installation und kann Sie zu Lösungen beraten, die vielleicht nicht in den Zeichnungen auftauchen, sich aber in reibungsloseren Abläufen und niedrigeren Gesamtkosten deutlich bemerkbar machen.
